Scheidingswand met dubbele plaat aan elke kant - Standaard gipsplaat - 50mm profielen - 100mm wanddikte - minerale wol (40mm)

Een lichte, onbelaste scheidingswand bestaande uit een geraamte van metalen profielen met aan beide zijden twee standaard gipsplaten. In de spouw wordt minerale wol isolatie (glas- of steenwol) voorzien.

Scheidingswand met dubbele plaat aan elke kant - Standaard gipsplaat - 50mm profielen - 100mm wanddikte - minerale wol (40mm)
Scheidingswand met dubbele plaat aan elke kant - Standaard gipsplaat - 50mm profielen - 100mm wanddikte - minerale wol (40mm)

Systeemprestaties en details

Totale Wanddikte: 100 mm
Profiel maat: 50 mm
Nominaal gewicht (kg/ m²): 38 kg/m²
Hoogte in normale omstandigheden – toepassingsgebied 1: 4000 mm
Hoogte in normale omstandigheden – toepassingsgebied 2: 4000 mm
Hartafstand hoofddraagprofielen (mm): 600 mm
Brandweerstandsklasse: EI 60
Brandrapport: 2012-Efectis-R9103.251
Maximale hoogte: 4200 mm
Geluidsreductiewaarde (Rw): 50 dB
Rw+C: 48 dB
Rw+Ctr: 42 dB
Akoestisch rapport: TNO Rapport - PV4335/DGT-RPT-020029-12

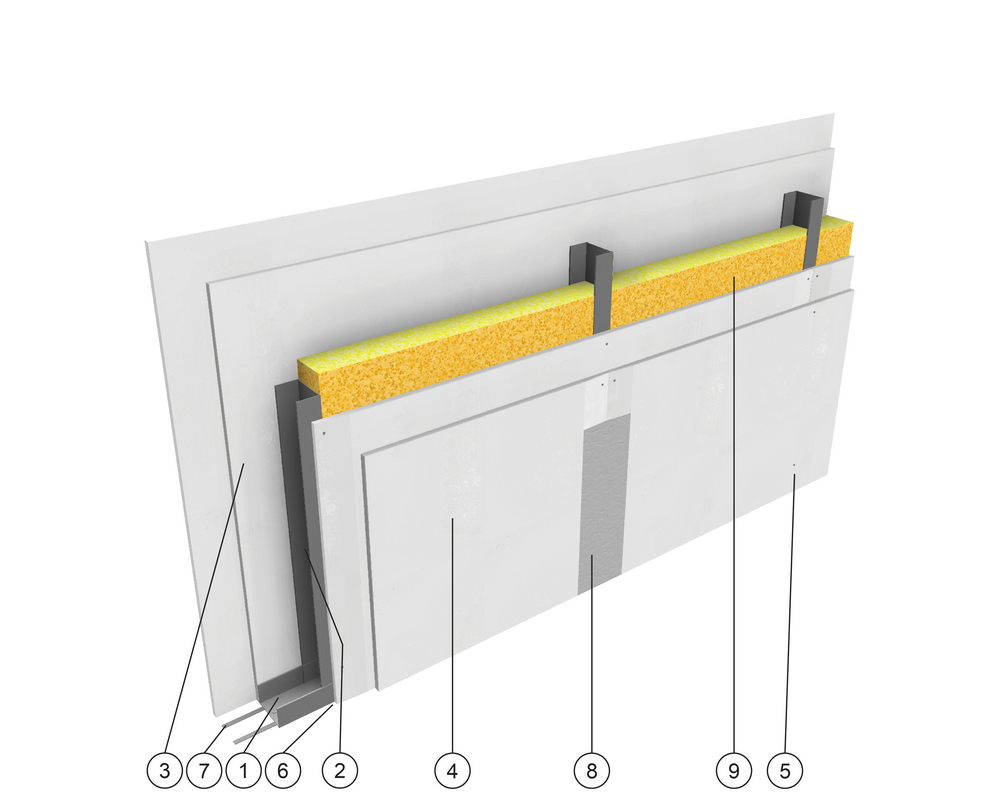

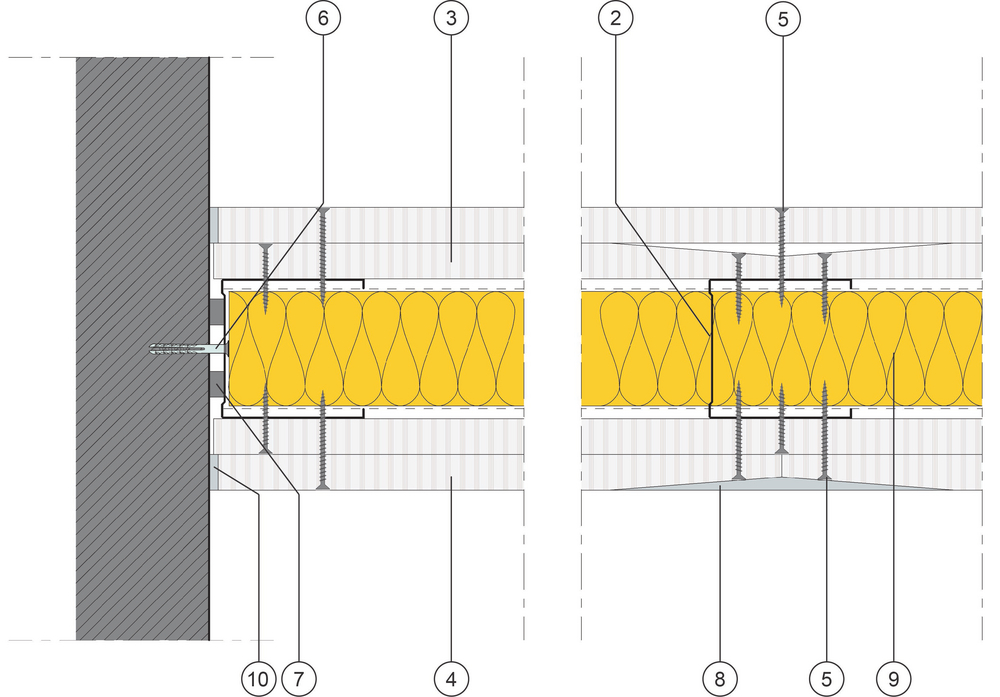

Opbouw:

1. Horizontaal profiel enkel UW 50
2. Verticaal profiel enkel CW 50 h.o.h. 600 mm
3. 2 x 12,5 mm Standaard gipsplaat type A volgens EN520
4. 2 x 12,5 mm Standaard gipsplaat type A volgens EN520
5. Siniat schroeven (o.g.); 1e laag 25 mm h.o.h. 750 mm, zichtlaag 35 mm h.o.h. 250 mm
6. Bevestiging randprofiel aan constructie h.o.h. max. 800 mm
7. Siniat akoestische band (o.g.)
8. Siniat voegproducten & papieren voegband (o.g.)
9. GlasWol; dikte = 40 mm; densiteit minimaal = 15 kg/m³
10. Siniat voegwerk (o.g.)

De beplating wordt gemonteerd met verspringende verticale en horizontale voegen.
